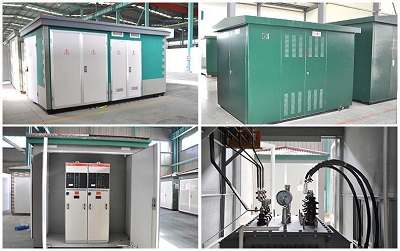

隨著時代的進步和政策的調整，充電站越來越多，明大電器相信會很快超過加油站，明大電器建設一個充電站供配電力系統在場站占主要的精力和資金。供配電裝置的布置應符合現行標準《20kV及以下變電所設計規范》GB 50053的有關規定，遵循安全、可靠、適用的原則，便于安裝、操作、搬運、檢修和調試。當建設場地受限時，中、低壓開關柜可與變壓器設置在同一房間內，且變壓器應選用難燃型或不燃型，其外殼防護等級不應低于IP2X。

 配電系統應符合下列要求：1 中低壓配電系統宜采用單母線或單母線分段接線，低壓接地系統宜采用TN-S系統。 2 低壓進出線開關、分段開關宜采用斷路器。來自不同電源的低壓進線斷路器和低壓分段斷路器之間應設機械閉鎖和電氣聯鎖裝置，防止不同電源并聯運行。3 低壓進線斷路器宜具有短路瞬時、短路短延時、短路長延時和接地保護功能，宜設置分勵脫扣裝置，不宜設置失壓脫扣裝置或低壓脫扣裝置。 4 非車載充電機、監控裝置以及重要的用電設備宜采用放射式供電。

無功功率補償應符合下列要求： 1 無功功率補償裝置宜設置在變壓器低壓側，補償容量宜按更大負荷時變壓器高壓側功率因數不低于0.95確定。2 當用電設備的自然功率因數滿足變壓器高壓側功率因數不低于0.95的要求時，可不加裝低壓無功功率補償裝置。

配電線路的設計應符合下列要求：1 中壓電力電纜宜選用銅芯交聯聚乙烯絕緣類型，低壓電力電纜宜選用銅芯交聯聚乙烯絕緣類型，也可選用銅芯聚氯乙烯絕緣類型。2 低壓三相回路宜選用五芯電纜，單相回路宜選用三芯電纜，且電纜中性線截面應與相線截面相同。3 三相用電設備的電力電纜的外護套宜采用鋼帶鎧裝。單芯電纜的外護套不應采用導磁性材料鎧裝。4 交流單芯電纜不宜單根穿鋼管敷設，當需要單根穿管時，應采用非導磁管材，也可采用經過磁路分隔處理的鋼管。
